点击图片查看原图RY-GH光合有效辐射传感器主要用来测量400-700nm波长范围内的自然光的光合有效辐射，并且使用简单，可直接与数字电压表或数据采集器相连，可在全天候条件下使用。
该传感器采用硅光探测器，并通过一个400-700nm的光学滤光器。当有光照时，产生一个与入射辐射强度成正比的电压信号，并且其灵敏度与入射光的直射角度的余弦成正比，每台光合有效辐射表都给出各自的灵敏度(原始毫伏电压输出时)，可直接计算出单位为μ?mol/m2?s的数值。
该表广泛应用于农业气象，农作物生长的研究。
技术参数
光谱范围 400-700nm
灵敏度 7—50μv/μmol?m-2?s-1
响应时间 ＜1s（99%）
温度相关 最大0.05%/℃
余弦校正 上至80°入射角
内阻 ＜2K
工作环境 温度-40—65℃、湿度<90%
输出 原始输出200mv
量程 0-4000μ?mol?m2?s

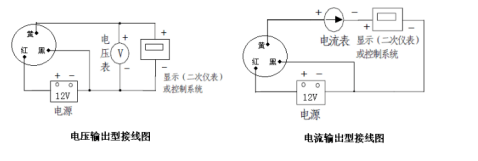

接线定义
安装
将该表固定在支架上，调整好水平位置，将其固紧，然后将输出导线与数据采集器相连接，即可观测。
通讯协议
1、通讯规格
9600,N,8,1
2、写站号命令
命令格式
设备地址 功能码 起始寄存器地址 寄存器个数 数据长度 数据 CRC校验
00 10 0001 0001 02 00xx CRCloCRChi（XX=0x01-0xFF）
回应格式
设备地址 功能码 起始寄存器地址 寄存器个数 CRC校验
00 10 0001 0001 CRCloCRChi
示例：
命令 00 10 00 01 00 01 02 00 33 EA 04
回复 00 10 00 01 00 01 51 D8
3、读站号命令(固定命令)
命令格式
设备地址 功能码 起始寄存器地址 寄存器个数 CRC校验
00 03 0001 0001 CRCloCRChi
回应格式
设备地址 功能码 数据长度 数据 CRC校验
00 03 02 00xx CRCloCRChi（XX=01-ff）
示例
命令00 03 00 01 00 01 D4 1B
回复00 03 02 00 FF C5 C4
4、读数据命令
主机发送命令格式：
设备地址 功能码 起始寄存器地址 寄存器个数 CRC校验
xx 03 0000 0001 CRCloCRChi
从机响应命令格式：
设备地址 功能码 数据长度 数据 CRC校验
xx 03 02 00yy CRCloCRChi
命令FF 03 00 00 00 01 91 D4
回复FF 03 02 00 17 D1 9E
辐射= 00 17 = 23 umol m-2 s-1
质保及售后：
保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外）。
售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
